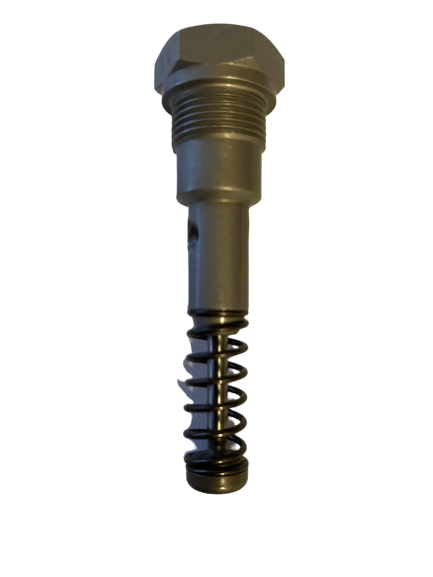

Pumpenelement PE-120 V:
Fördermenge:
- Alle Pumpenelemente sind ab Werk auf Vollhub
eingestellt
- max. Fördermenge 0,12 cm bei Vollhub
- Reduzierung 0,013 cm pro Raste = 1/2 Umdrehung
3
3
Regulierung der Fördermenge:
- Verschlussschraube (2) mittels Innensechskantschlüssels
(SW 5) entfernen
- Die Einstellung der Verstellschraube (3) erfolgt mit
einem Schraubendreher
- Drehen im Uhrzeigersinn verkleinert die Fördermenge
- Drehen gegen den Uhrzeigersinn vergrößert die
Fördermenge
- Maximaler Hub der Verstellschraube ist 2,4 mm = 6
Rastungen
- 1 Umdrehung der Verstellschraube ist 0,8 mm = 2
Rastungen
- Verschlussschraube (2) inkl. Dichtring festziehen.
Einbau der Pumpenelemente in die Elektropumpe EP-1:
- Ein- undAusbau nur bei Pumpenstillstand
- Einbau des Pumpenelementes mit teilweise
herausgezogenem Kolben (4), schräg nach oben in die
Gehäusebohrung einführen (siehe SkizzeA)
- Liegt der Kolbenkopf am Druckring an - Element in
waagerechte Lage bringen (siehe Skizze B)
- Kolbenkopf muss in der Nut des Führungsringes
laufen
- Pumpenelement festziehen
- Ausbau erfolgt in umgekehrter Reihenfolge
- Beim Ausbau der Pumpenelemente darauf achten,
dass der Kolben (4) nicht im Pumpengehäuse zurück
bleibt.
Technische Daten:
Fördermenge: 0,04 bis 0,12 cm / Hub
Fördermengenregulierung:
6-fache Rasterung je 1/2 Umdrehung
Reduzierung: 0,013 cm pro Raste
Fördermedium: Fette der NLGI-Kl. 00/000 bis NLGI-Kl. 2
Kolbenrückholung: zwangsweise

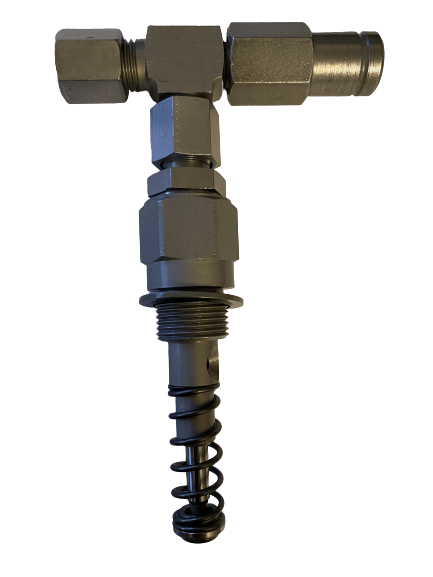

Artikel-Nr. (inkl. Überdruckventil): 2152.99063.0000
Artikel-Nr. Überdruckventil für PE-120 V: 2152 0063
